Miezurile de ferită Mn - Zn au constituit un subiect de interes în domeniul electronicii, mai ales când vine vorba de aplicarea lor în inductori. În calitate de furnizor principal deMiez de ferită Mn - Zn, sunt adesea întrebat dacă aceste miezuri pot fi utilizate eficient în inductori. În acest blog, vom explora aspectele tehnice, avantajele și limitările utilizării nucleelor de ferită Mn - Zn în inductori.
Proprietățile tehnice ale miezurilor de ferită Mn - Zn
Miezurile de ferită Mn - Zn sunt un tip de material magnetic moale. Sunt compuse dintr-un amestec de mangan (Mn), zinc (Zn) și oxizi de fier (Fe). Combinația unică a acestor elemente conferă miezurilor de ferită Mn - Zn câteva proprietăți magnetice importante.
Una dintre proprietățile cheie este permeabilitatea magnetică ridicată. Permeabilitatea este o măsură a cât de ușor poate fi magnetizat un material. Miezurile de ferită Mn - Zn au de obicei o permeabilitate inițială relativ mare, variind de la câteva sute la câteva mii. Această permeabilitate ridicată permite stabilirea unei densități mari de flux magnetic în miez cu o forță de magnetizare relativ mică. Drept urmare, inductoarele realizate cu miezuri de ferită Mn - Zn pot atinge o valoare mai mare a inductanței pentru un număr dat de spire de sârmă în comparație cu miezurile cu permeabilitate mai mică.
O altă proprietate importantă este coerctivitatea scăzută. Coercitivitatea este cantitatea de intensitate a câmpului magnetic necesară pentru a reduce magnetizarea unui material la zero după ce acesta a fost magnetizat. Coercitivitatea scăzută înseamnă că miezurile de ferită Mn - Zn pot fi ușor magnetizate și demagnetizate cu pierderi minime de energie. Această proprietate este crucială pentru aplicațiile în care câmpul magnetic din inductor trebuie să se schimbe rapid, cum ar fi sursele de alimentare cu comutare de înaltă frecvență.
Miezurile de ferită Mn - Zn au, de asemenea, rezistivitate electrică bună. Această rezistivitate ridicată ajută la reducerea pierderilor de curenți turbionari. Curenții turbionari sunt curenți circulanți induși care curg în interiorul miezului atunci când acesta este expus la un câmp magnetic în schimbare. Având o rezistivitate ridicată, amploarea acestor curenți turbionari este minimizată, ceea ce la rândul său reduce pierderile de putere și generarea de căldură în inductor.
Avantajele utilizării nucleelor de ferită Mn - Zn în inductori
Inductanță ridicată într-o dimensiune mică
Datorită permeabilității lor magnetice ridicate, miezurile de ferită Mn - Zn permit proiectarea inductoarelor compacte cu valori ridicate ale inductanței. Acest lucru este deosebit de benefic în dispozitivele electronice moderne, unde spațiul este limitat. De exemplu, în telefoanele mobile, laptopuri și alte dispozitive electronice portabile, utilizarea inductoarelor cu miez de ferită Mn - Zn poate ajuta la reducerea dimensiunii totale a sursei de alimentare și a altor circuite.
Performanță de înaltă frecvență
Coercivitate scăzută și rezistivitate ridicată a miezurilor de ferită Mn - Zn le fac bine potrivite pentru aplicații de înaltă frecvență. În circuitele de înaltă frecvență, cum ar fi amplificatoarele de radiofrecvență (RF) și sursele de alimentare comutatoare care funcționează la frecvențe cuprinse între sute de kiloherți și câțiva megaherți, aceste nuclee pot asigura un transfer eficient de energie cu pierderi minime. Abilitatea de a opera la frecvențe înalte permite, de asemenea, viteze de comutare mai mari, ceea ce este crucial pentru îmbunătățirea performanței sistemelor electronice moderne.
Cost - Eficacitate
Miezurile de ferită Mn - Zn sunt relativ ieftine de fabricat în comparație cu alte materiale magnetice, cum ar fi permalloy sau metale amorfe. Această rentabilitate le face o alegere populară pentru dispozitivele electronice produse în masă. Folosind inductori cu miez de ferită Mn - Zn, producătorii pot reduce costul total al produselor lor fără a sacrifica prea mult în ceea ce privește performanța.
Limitări ale utilizării nucleelor de ferită Mn - Zn în inductori
Saturație la curenți mari
Una dintre principalele limitări ale miezurilor de ferită Mn - Zn este densitatea lor relativ scăzută de flux de saturație. Saturația apare atunci când câmpul magnetic din miez atinge un punct în care creșterile ulterioare ale curentului de magnetizare nu duc la o creștere proporțională a fluxului magnetic. Atunci când un inductor cu un miez de ferită Mn - Zn se saturează, valoarea sa inductanței scade semnificativ, ceea ce poate duce la degradarea performanței în circuit. Această limitare face ca inductoarele cu miez de ferită Mn - Zn să fie mai puțin potrivite pentru aplicațiile care necesită manipulare cu curent ridicat, cum ar fi convertoarele DC - DC de mare putere sau circuitele de acționare a motorului.
Sensibilitate la temperatură
Proprietățile magnetice ale miezurilor de ferită Mn - Zn sunt, de asemenea, sensibile la temperatură. Pe măsură ce temperatura crește, permeabilitatea miezului poate scădea și densitatea fluxului de saturație se poate modifica. Această dependență de temperatură poate provoca variații ale valorii inductanței inductorului pe un domeniu larg de temperatură. În aplicațiile în care valorile stabile ale inductanței sunt critice, pot fi necesare măsuri suplimentare pentru a compensa efectele temperaturii, cum ar fi utilizarea materialelor ferite compensate cu temperatură sau adăugarea de componente de management termic.
Aplicații ale inductoarelor cu miez de ferită Mn - Zn
În ciuda limitărilor lor, inductoarele cu miez de ferită Mn - Zn sunt utilizate pe scară largă într-o varietate de aplicații electronice.
Comutarea surselor de alimentare
În comutarea surselor de alimentare, inductoarele cu miez de ferită Mn - Zn joacă un rol crucial în stocarea și filtrarea energiei. Performanța la frecvență înaltă a acestor nuclee permite funcționarea eficientă a sursei de alimentare la frecvențe de comutare înalte, ceea ce, la rândul său, reduce dimensiunea componentelor pasive și îmbunătățește densitatea puterii. Inductoarele sunt utilizate atât în faza de intrare, cât și în cea de ieșire a sursei de alimentare pentru a netezi formele de undă de curent și tensiune.
Circuite RF
În circuitele de radiofrecvență, inductoarele cu miez de ferită Mn - Zn sunt utilizate pentru potrivirea impedanței, filtrare și reglare. Caracteristicile lor de înaltă frecvență le fac potrivite pentru aplicații precum amplificatoare RF, oscilatoare și filtre. De exemplu, într-un dispozitiv de comunicație fără fir, inductoarele de miez de ferită Mn - Zn pot fi utilizate pentru a potrivi impedanța dintre diferitele etape ale circuitului frontal RF, asigurând un transfer maxim de putere.
Ofertele noastre ca furnizor de miez de ferită Mn - Zn

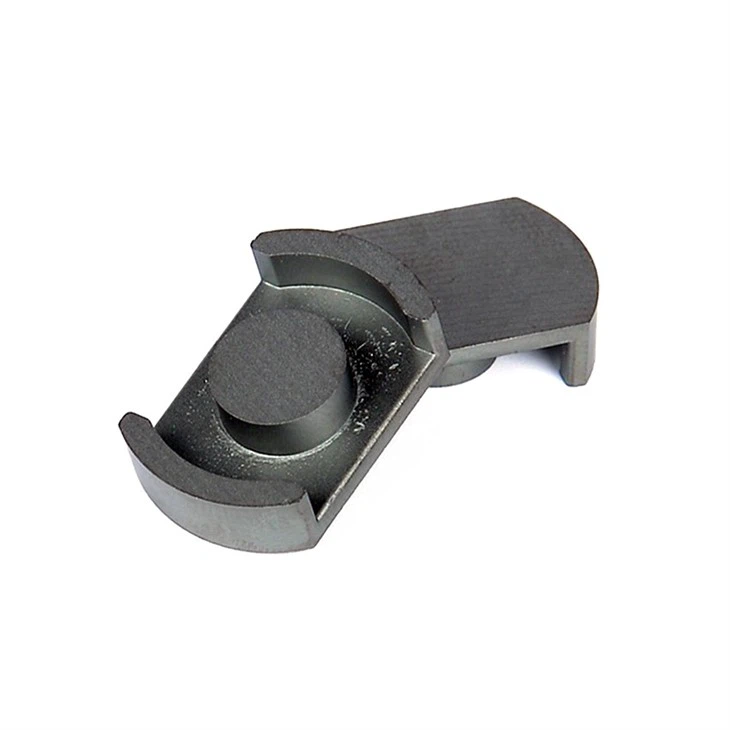

Ca furnizor deMiez de ferită Mn - Zn, oferim o gamă largă de produse pentru a răspunde nevoilor diverse ale clienților noștri. Miezurile noastre de ferită Mn - Zn sunt disponibile în diferite forme și dimensiuni, inclusiv configurații toroidale, E - și miez de oală.
Noi oferimMiez toroid de ferită MnZn, care sunt populare pentru inductanța lor mare pe tură și interferența electromagnetică (EMI) scăzută. Miezurile toroidale sunt adesea folosite în aplicații în care spațiul este limitat și sunt necesare inductori de înaltă performanță.
NoastreMagnet cu miez de ferită Mn - Znprodusele sunt atent proiectate pentru a avea proprietăți magnetice consistente și de înaltă calitate. Folosim procese avansate de fabricație pentru a ne asigura că miezurile noastre îndeplinesc cele mai stricte standarde din industrie. Indiferent dacă aveți nevoie de miezuri pentru aplicații de înaltă frecvență sau pentru electronice de putere, vă putem oferi soluția potrivită pentru cerințele dumneavoastră specifice.
Concluzie
Miezurile de ferită Mn - Zn pot fi într-adevăr utilizate în inductori și oferă mai multe avantaje, cum ar fi inductanța ridicată într-o dimensiune mică, performanță bună la frecvență înaltă și eficiența costurilor. Cu toate acestea, au și unele limitări, inclusiv densitatea scăzută a fluxului de saturație și sensibilitatea la temperatură. În ciuda acestor limitări, inductoarele cu miez de ferită Mn - Zn sunt utilizate pe scară largă în multe aplicații electronice, de la comutarea surselor de alimentare la circuitele RF.
Dacă sunteți interesat să utilizați inductori cu miez de ferită Mn - Zn în produsele dvs. sau aveți nevoie de mai multe informații despre ofertele noastre cu miez de ferită Mn - Zn, vă rugăm să nu ezitați să ne contactați pentru o discuție de achiziție. Așteptăm cu nerăbdare să lucrăm cu dvs. pentru a găsi cele mai bune soluții magnetice pentru afacerea dvs.
Referințe
- Cullity, BD și Graham, CD (2008). Introducere în materialele magnetice. Wiley.
- Sitaraman, P., & Sundararaj, R. (2016). Electronică de putere: principii și aplicații. CRC Press.
- Snelling, EC (1988). Ferite moi: proprietăți și aplicații. Butterworth - Heinemann.
