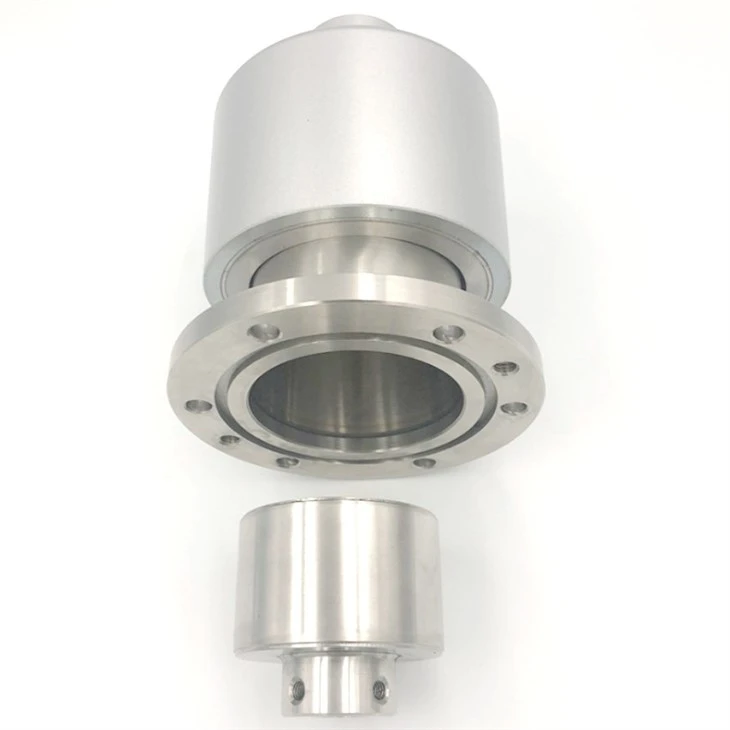

Cuplajul magnetic, numit și cuplaj magnetic permanent, este un fel de metodă de transmisie care conectează motorul și un alt dispozitiv printr-o forță magnetică permanentă. Funcționează mai ales în pompele cu acționare magnetică, care transportă soluții corozive, volatile, inflamabile, explozive și toxice fără scurgeri. Cuplajul magnetic permanent constă din cuplaj extern, cuplaj intern și manșon de reținere (manșon distanțier). Apariția cuplajului magnetic permanent a abordat temeinic problemele de scurgere existente în etanșarea dinamică a anumitor dispozitive mecanice.

Cuplajul magnetic permanent funcționează folosind puterea generată de magneții permanenți. Nu este nevoie de alimentare externă. Aceștia sunt magneți permanenți, nu electromagneți. Magneții sunt instalați alternativ între poli într-o poziție unul lângă altul și opusă, așa cum se vede în diagramă.

Alegerea materialului:

Magnet: se bazează pe cerințele privind temperatura de lucru și rezistența la coroziune.

NdFeB – Temperaturi de până la 150 de grade. Este necesară protecție împotriva coroziunii.

Ceramica – Temperaturi de până la 250 de grade. Protecția împotriva coroziunii nu este necesară.

SmCo – Temperaturi de până la 350 de grade. Opțional protecție împotriva coroziunii.

Carcasă: oțel carbon normal, oțel inoxidabil (304, 316, 416 etc.), super aliaje de nichel (Inconel, Hastelloy, Monel etc.)

Manșon distanțier: oțel inoxidabil, super aliaje de nichel (Inconel, Hastelloy, Monel, etc.), materiale plastice (Nylon, Teflon, etc.), Ceramica.

1. Obțineți un transfer de putere cu scurgeri zero prin transformarea etanșării dinamice tradiționale în etanșare statică.
2. Realizați funcționarea stabilă a dispozitivului fără contact, deoarece transmiterea vibrațiilor poate fi evitată.
3. Poate fi aplicat în multe medii dure de lucru: inflamabil, exploziv, coroziv, umed, cu conținut ridicat de praf, temperatură ridicată, temperatură scăzută etc.
4. Economie de energie: eficiența este îmbunătățită în timp ce viteza de încărcare se ajustează.
5. Cerința de cuplu este flexibilă: variază de la 100 mNm. la 1000N.m, care poate fi personalizat.

Avem nevoie de ajutorul dumneavoastră pentru a proiecta cuplajul magnetic permanent.

1. Cât de mult cuplu (forță) ați dori să transmiteți?
2. Care este viteza de lucru? (viteza sau RPM)
3. Care este intervalul de temperatură de funcționare?
4. Este necesar giulgiu de izolare? Ce diferență de presiune ați dori să găzduiască designul?
5. Referință dimensiuni

Cuplaj extern

1). Dimensiunea arborelui

2). Tip de montare

• Șurub de fixare și cheie
• Compresie (capătul arborelui filetat)
• Taper Lock (nu este disponibil pentru toate dimensiunile)

3). Max. OD

4). Max. Lungime

Cuplaj intern

1). Dimensiunea arborelui

2). Tip de montare

• Șurub de fixare și cheie
• Compresie (capătul arborelui filetat)
• Taper Lock (nu este disponibil pentru toate dimensiunile)

3). Max. Lungime
